Überblick

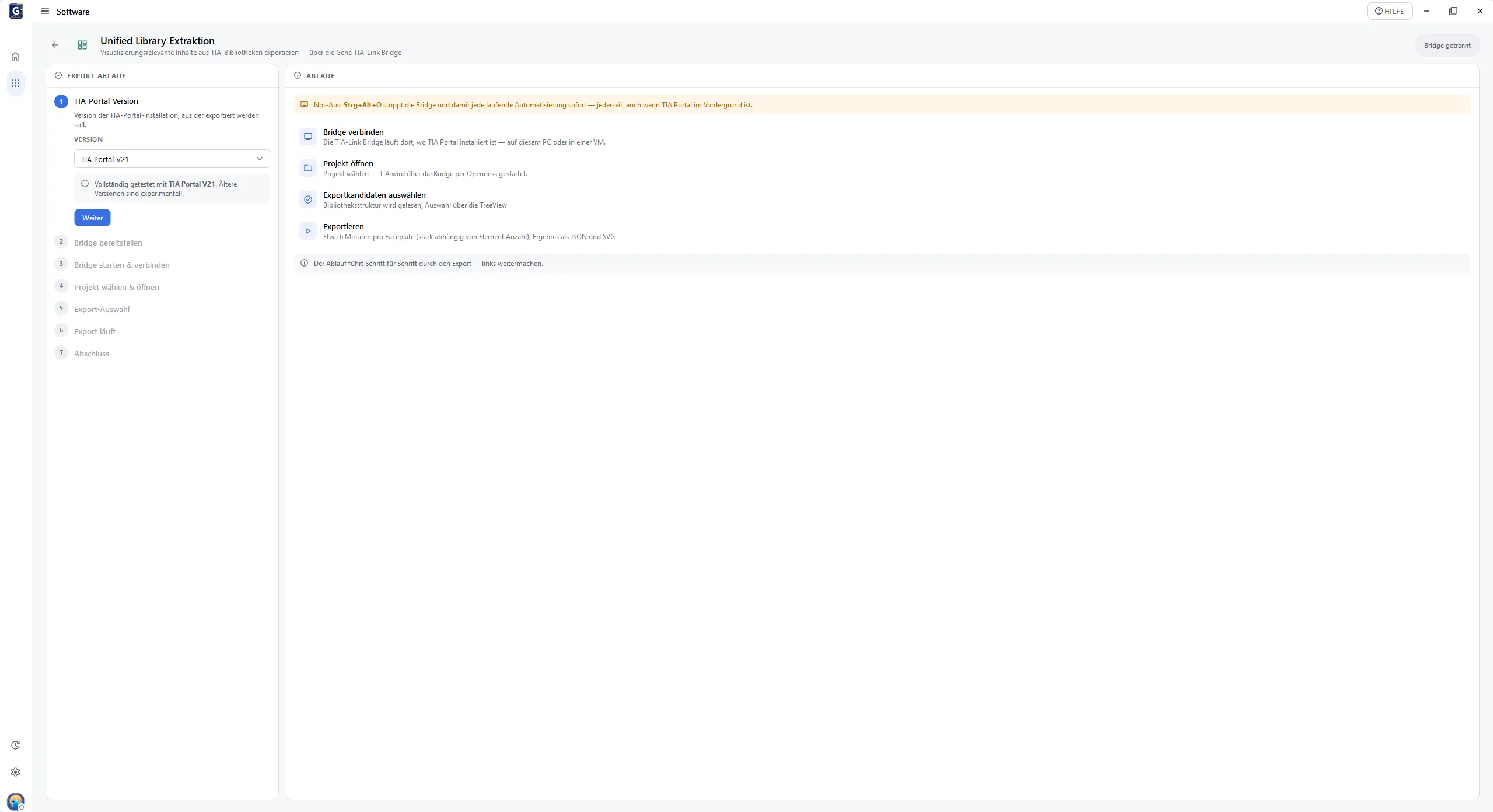

Die Unified Library Extraktion exportiert Faceplates, Popups, Zeitprogramme und Grafiken aus einer TIA-Bibliothek für die Visualisierungs-Bibliothek.
Aufstellungen
Abschnitt betitelt „Aufstellungen“| Aufstellung | Ablauf |
|---|---|
| TIA Portal auf diesem PC | Die Bridge startet lokal, siehe Geführter Export. Während des Exports ist dieser PC belegt. |
| TIA Portal auf einem anderen PC oder in einer VM | Dort läuft die TIA-Link App im Bridge-Modus, die Kopplung erfolgt über einen Code. Die VM-Konsole muss entsperrt bleiben, dieser PC bleibt frei nutzbar. |
| Ohne Hub direkt auf dem TIA-Rechner | Die TIA-Link App läuft dort im GUI-Modus, komplett offline. |
Ergebnis
Abschnitt betitelt „Ergebnis“Je Faceplate entstehen eine JSON-Beschreibung, eine SVG-Vorschau und ein Export-Log im gewählten Ordner; der Modus Nur Openness legt nur Metadaten ab. Der Import erfolgt über Export importieren … in der Visualisierungs-Bibliothek.
Not-Aus
Abschnitt betitelt „Not-Aus““Strg+Alt+Ö stoppt die Bridge und damit jede laufende Automatisierung sofort — jederzeit, auch wenn TIA Portal im Vordergrund ist.” Danach die Bridge neu starten.
Ein Export dauert einige Minuten je Faceplate und etwa eine Minute je Grafik, große Faceplates deutlich länger; die Anwendung schätzt die Dauer vor dem Start. Pause und Abbruch sind während des Exports möglich, siehe Geführter Export.
