RT-Sim

RT-Sim (Runtime-Simulation) baut aus der Planung Screens mit den Faceplates der Visualisierungs-Bibliothek und zeigt sie bedienbar an.

Voraussetzungen

Eine Visualisierungs-Bibliothek in der TIA-Version des Projekts. Elemente mit dem Faceplate-Wert Bild werden zu Screens, Elemente mit Gruppe zu Ordnern im Screen-Baum; andere Faceplates erscheinen nur unterhalb eines Bilds. Es gibt keine Screens in Screens, und Gruppen liegen nicht innerhalb eines Bilds. Die Screengröße stammt aus den Projekteinstellungen.

Aufbau

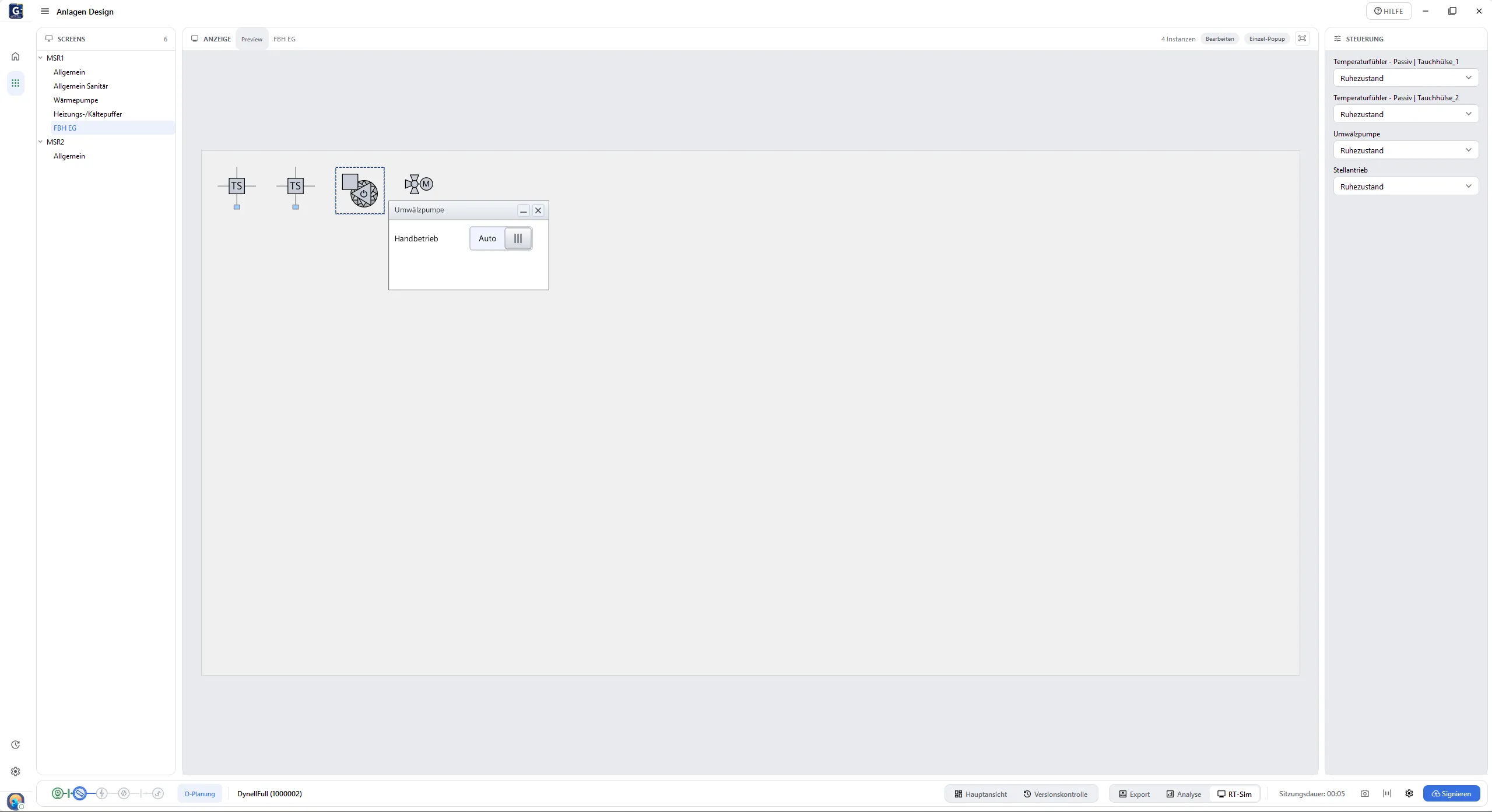

RT-Sim in der Fußleiste öffnet die Ansicht (Kopfzeile-Pille “Preview”). Drei Inseln:

• Screens: Baum aus Gruppen und Screens.
• Anzeige: Bearbeiten, Einzel-Popup (schließt beim Öffnen eines Popups alle anderen automatisch) und An Ansicht anpassen.
• Steuerung: eine Zeile je platzierter Instanz mit Zustands-Auswahl; ohne passenden Zustand steht dort “Individuell”.

Die Statuszeile nennt die Quelle, z. B. “Quelle: Viz-Store {V} ({n} Objekte)” oder “Quelle: keine (Viz-Store leer/fehlt)”.

Bedienen

1. Screen in der Insel Screens wählen. Die Steuerung füllt sich mit einer Zeile je Instanz.
2. Instanz anklicken. Das Popup des zugehörigen Faceplates öffnet sich.
3. Im Popup Schalter und EA-Felder bedienen (Enter übernimmt, Esc bricht ab); Schaltflächen melden “Ereignis-Skript läuft erst in der echten Runtime”.
4. Popup über das X oder Esc schließen.

Mit aktiviertem Einzel-Popup schließt ein neu geöffnetes Popup alle anderen automatisch.

Meldung	Bedeutung
“{Instanz}: Ereignis-Skripte öffnen kein Popup”	Die Instanz reagiert nicht auf Klick.
“{Instanz}: Popup ‘{name}’ nicht im Store”	Das verknüpfte Popup fehlt in der Visualisierungs-Bibliothek.

Zustände

Die Auswahl in der Steuerung setzt die Werte eines gespeicherten Zustands, siehe Faceplate Viewer.

Anordnen

Bearbeiten (nur bei schreibend geöffneten Projekten verfügbar) erlaubt, Instanzen im Raster zu verschieben; währenddessen sind Popups gesperrt.
