Export

Die Ansicht Export erzeugt die Planungsübersicht als PDF; die Vorschau wird auf Knopfdruck aktualisiert.

Aufbau

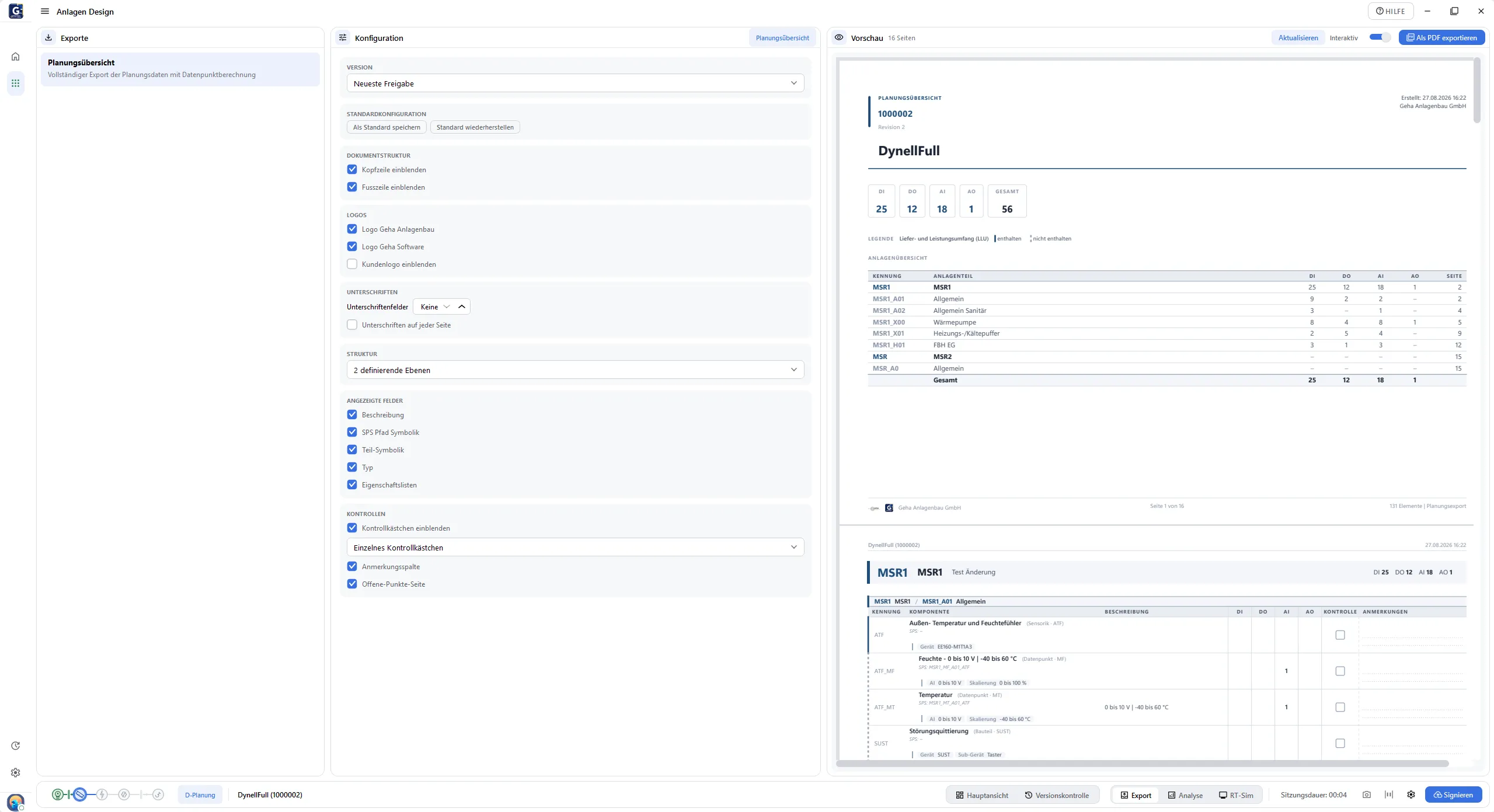

Die Fußleiste öffnet die Ansicht über Export. Sie hat drei Inseln: Exporte, Konfiguration und Vorschau. Der Kopf der Vorschau zeigt einen Seitenzahl-Chip, Aktualisieren, Interaktiv und Als PDF exportieren. Einziger Export ist Planungsübersicht (“Vollständiger Export der Planungsdaten mit Datenpunktberechnung”).

PDF erzeugen

1. Planungsübersicht wählen. Die Konfiguration öffnet sich.
2. Optionen setzen (siehe Tabelle unten).
3. Aktualisieren klicken. Die Vorschau zeigt den aktuellen Stand; sie aktualisiert sich sonst nicht von selbst.
4. Als PDF exportieren klicken und eine Datei wählen. Die Meldung “Export erfolgreich” erscheint.

Optionen

Bereich	Optionen
Version	Neueste Freigabe, Revision {n} (je Release, neueste zuerst), Aktueller Arbeitsstand, Freigabe Konzeptplanung (falls vorhanden)
Dokumentstruktur	Kopfzeile / Fußzeile einblenden
Logos	Logo Geha Anlagenbau, Logo Geha Software, Kundenlogo einblenden (Datei auswählen…, sonst “Bereits im Projekt:”)
Unterschriften	0 bis 3 Unterschriftenfelder (0 = Keine), Unterschriften auf jeder Seite
Struktur	1 definierende Ebene / 2 definierende Ebenen (vorbelegt), siehe Gliederung des PDF
Angezeigte Felder	Beschreibung, SPS Pfad Symbolik, Teil-Symbolik, Typ, Eigenschaftslisten
Kontrollen	Kontrollkästchen einblenden, Einzelnes Kontrollkästchen / Status (OK / Ändern / Klären), Anmerkungsspalte, Peripherie-Seite (vorbelegt), Peripherie im Querformat (nur mit Peripherie-Seite), Offene-Punkte-Seite

Interaktiv fügt ausfüllbare Kontrollkästchen und Anmerkungsfelder in das PDF ein.

Gliederung des PDF

Die Ebenen zählen nach Position im Projektbaum:

• 1 definierende Ebene: Jedes oberste Element wird ein Kapitel auf eigener Seite.
• 2 definierende Ebenen: Zusätzlich wird jedes direkte Unterelement mit eigenen Unterelementen ein Abschnitt; Unterelemente ohne eigene Unterelemente bleiben Zeilen.

Darunter erscheinen Elemente der Hierarchie-Elementtypen als schmale, eingerückte Strukturzeilen, alle anderen als vollständige Positionen. Die Datenpunkt-Summen hängen nicht von den Hierarchie-Elementtypen ab.

Inhalt des PDF

• Datenpunkte auf der Titelseite: je eingeschalteter Signal-Schnittstelle (DI, DO, AIA, AIP, AO) mit “Gesamt”, daneben die Kommunikations-Schnittstellen ohne gemeinsame Summe. Analoge Eingänge sind im ganzen Dokument in aktiv (AIA) und passiv (AIP) getrennt.
• Modulvorschlag: Module je Schnittstelle mit “Kanäle”, “Belegt” und “Frei” (inklusive Reserve) und “Gesamt”; nur, wenn Module benötigt werden, siehe Projekteinstellungen.
• Peripherie: eine Zeile je Gerät aus den Eigenschaften Gerät, Gerät2, Gerät3 usw., eine Spalte je oberstem Element und “Summe”. Ohne Geräte entfällt die Seite.
• Offene Punkte und Vereinbarungen, falls Offene-Punkte-Seite gesetzt ist.

Standardkonfiguration

Als Standard speichern (nur im Schreibzugriff sichtbar) übernimmt die aktuelle Konfiguration als Export-Standard des Projekts; Standard wiederherstellen setzt sie zurück. Meldungen: “Standard gespeichert”, “Speichern fehlgeschlagen”, “Kein Standard vorhanden”, “Laden fehlgeschlagen”.

Ohne geöffnetes Projekt

Der Download Planungsübersicht in der Projektübersicht nutzt dieselbe Vorlage mit den Standardoptionen.
