Überblick

Anlagen Design verwaltet Projekte über ihre Projektstufen und die dazugehörigen Bibliotheken.

Aufbau

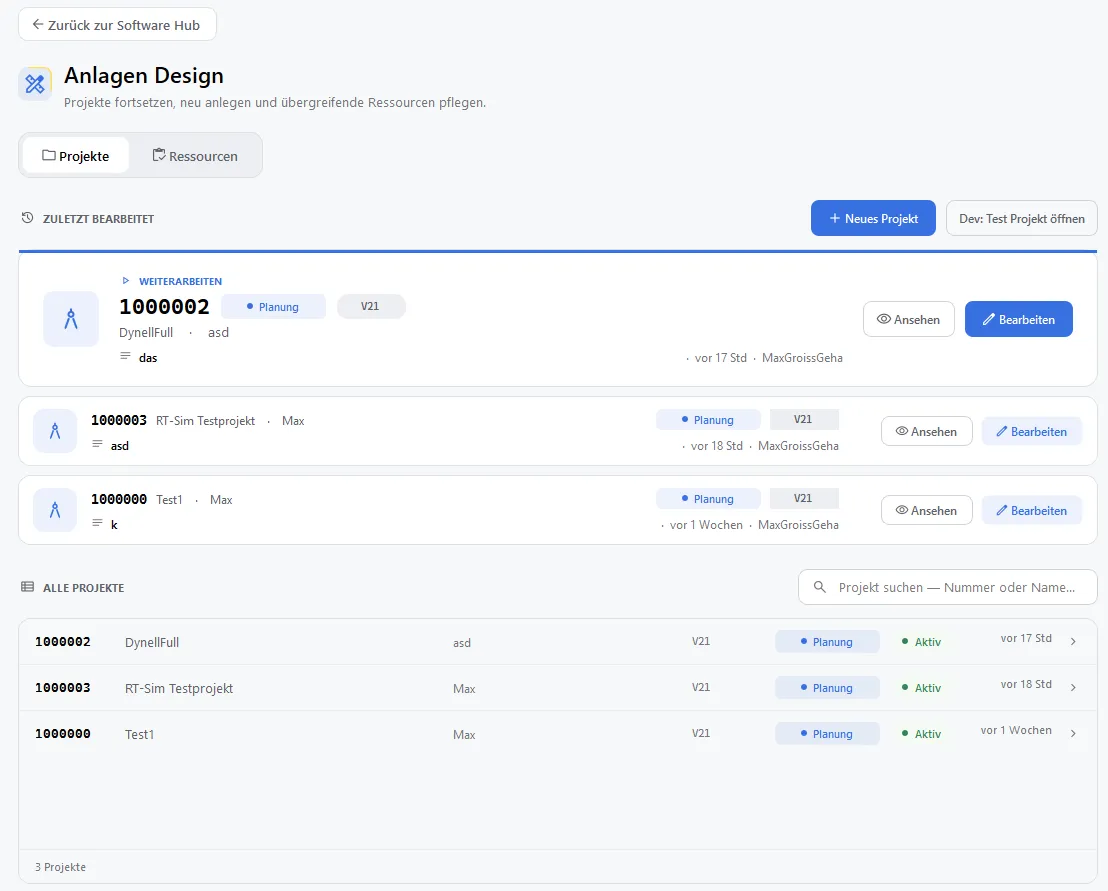

Kopf “Anlagen Design” mit dem Untertitel “Projekte fortsetzen, neu anlegen und übergreifende Ressourcen pflegen.”, darüber der Umschalter Projekte und Ressourcen. Projekte zeigt zuletzt bearbeitete und alle Projekte, siehe Projekte. Ressourcen öffnet die Bibliotheken, siehe Bibliotheken. Oben links führt Zurück zur Software Hub zurück in die Software-Ansicht.

Projekt öffnen

Zwei Karten öffnen ein Projekt: Ansehen (lesend, ohne Sperre) und Bearbeiten (startet die Schreibanfrage).

Anschließend öffnet sich die Projekt-Hauptansicht mit der Fußleiste und den Ansichten Hauptansicht, Tabelle, VCS, Export und RT-Sim sowie Verwerfen und Signieren (schreibend) bzw. Zurück (lesend):

• Die Hauptansicht zeigt den Planungsbrowser.
• Tabelle zeigt die Planung als Tabelle mit Excel-Bedienung; Strg+Tab wechselt zwischen Projektbaum und Tabelle.
• VCS zeigt die Versionen der Projektstufe.
• Export erzeugt die Planungsübersicht als PDF.
• RT-Sim zeigt die Screens aus der Planung.
• Signieren legt eine neue Version an, siehe Signieren.
• Verwerfen verlässt das Projekt ohne neue Version, siehe Ohne Signieren verlassen.

Ohne Internet

Die Software-Ansicht zeigt bei Anlagen Design das Badge “Eingeschränkt offline”: Die Projektliste und Projekte brauchen eine Internetverbindung (“Projektliste konnte nicht geladen werden …”). Bei den Bibliotheken bleibt Meine Bibliothek immer verfügbar, die Master-Bibliothek lässt sich nur ansehen, und die Visualisierungs-Bibliothek kann lokal ohne Sperre bearbeitet werden (Rückfrage “R2 nicht erreichbar”). Siehe Offline-Betrieb.

ProjekteZuletzt bearbeitete Projekte, Projektliste, neues Projekt, Projektübersicht mit Downloads und Löschen.

Projektstufen und SchreibanfrageDie fünf Projektstufen, Lesend oder Schreibend öffnen, Schreibanfrage und Schreibsperre.

SignierenÄnderungen als Version signieren, Detailplanung freigeben, Release erstellen, Sitzung ohne Signieren verlassen.

PlanungsbrowserProjektbaum, Navigation und Detailbereich der Hauptansicht; Tastenkürzel, Fokus-Modus, Elemente einfügen, bearbeiten, anheften, Datenpunkte hinzufügen, Faceplate wählen.

TabellenansichtDie Planung als Tabelle mit Excel-Bedienung; Strg+Tab zwischen Projektbaum und Tabelle, Filter, Gliederung und Excel-Export.

ProjekteinstellungenProjektdaten, Projekttechniker, Schnittstellenmodell, Hardware-Ebene, Reserve-Plätze, Hierarchie-Elementtypen, SPS-Symbolik und die Datenpunkt-Berechnung.

VersionskontrolleVersionen einer Projektstufe, Versionsnummern, Projektstand anzeigen, auf eine Version zurücksetzen, Projekthistorie als PDF.

ExportPlanungsübersicht als PDF mit Version, Struktur, Feldern, Logos, Unterschriften, Kontrollen, Modulvorschlag und Peripherie-Seite.

BibliothekenMaster-Bibliothek, Meine Bibliothek und Visualisierungs-Bibliothek von der Ressourcen-Seite aus öffnen, aktualisieren und sperren.

BibliotheksbrowserOrdner, Elemente, Varianten, Datenpunkte und Verknüpfungen der Master-Bibliothek und von Meine Bibliothek; Master-Bearbeitung hochladen oder verwerfen.

Visualisierungs-BibliothekBestand je TIA-Portal-Version, Versionsabgleich, Export importieren, Übersicht, IndustryGraphicLibrary, Objekte entfernen, Bibliothek löschen.

Faceplate ViewerFaceplate ansehen, Eigenschaften und Schnittstelle prüfen, Zustände simulieren, als PNG oder SVG exportieren.

RT-SimScreens aus der Planung anzeigen, Popups bedienen, Zustände umschalten, Instanzen anordnen.
