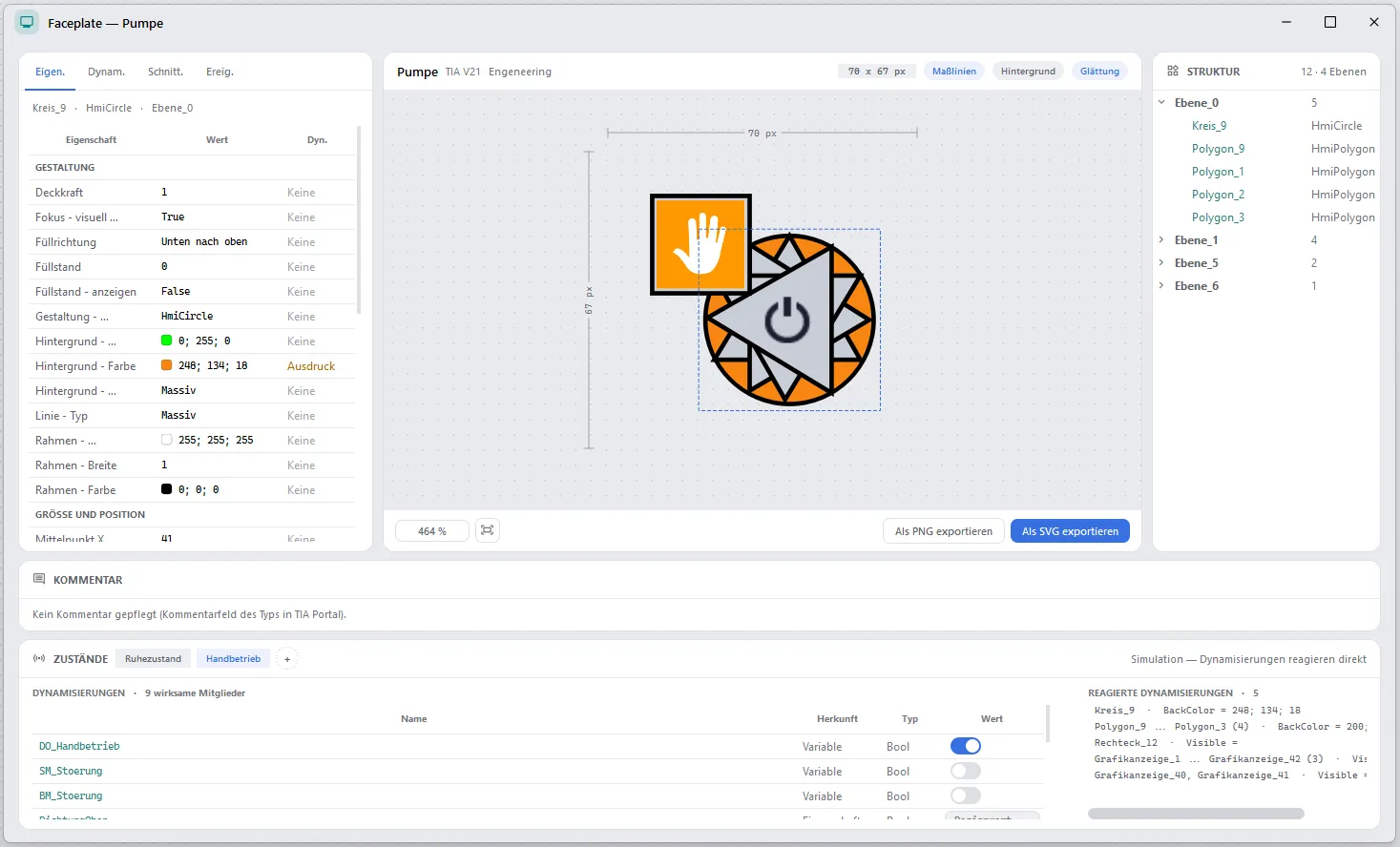

Faceplate Viewer
Der Faceplate Viewer zeigt ein exportiertes Faceplate so, wie es in der Runtime aussieht, und simuliert seine Dynamisierungen.
Im Viewer öffnen in der Visualisierungs-Bibliothek öffnet den vollständigen Viewer. Eine verkleinerte Ausgabe erscheint auch im Dialog Faceplate wählen und in den Popups von RT-Sim.
Links der Inspektor mit den Reitern Eigenschaften (Eigenschaft, Wert, Dyn.), Dynamisierungen (gruppierte Karten), Schnittstelle (Variablen-Schnittstelle, Eigenschaften-Schnittstelle, lokale Variablen, Ereignis-Deklarationen) und Ereignisse (Skript oder Funktionsliste), darunter ein Kommentarfeld.
In der Mitte der Canvas mit TIA-Version und Größe im Kopf sowie den Schaltern Maßlinien, Hintergrund, Glättung und, bei Popups, Dialograhmen.
Rechts die Struktur (Ebene > Gruppe > Mitglieder, ohne Ebene als “(ohne Ebene)”) und darunter die Leiste Zustände.
Zoom und Export
Abschnitt betitelt „Zoom und Export“Die Zoom-Pille schaltet zwischen 100, 200, 300 und 500 %; An Ansicht anpassen passt den Zoom an die Fenstergröße an. Als PNG exportieren bietet die Hintergründe Transparent, Standard (Punkte) und Weiß sowie die Option “Nur sichtbarer Anzeigebereich”. Als SVG exportieren exportiert den aktuellen Zustand, den Ruhezustand oder alle Zustände in einen Ordner. Das Mausrad zoomt, Ziehen verschiebt die Ansicht.
Zustände
Abschnitt betitelt „Zustände“Die Leiste zeigt den Ruhezustand und gespeicherte Zustände als Chips. Die Tabelle DYNAMISIERUNGEN listet die wirksamen Mitglieder mit ihrem Wert (Schalter, Zahl oder Text) sowie die Spalte REAGIERTE DYNAMISIERUNGEN.
Im Bearbeitungsmodus der Visualisierungs-Bibliothek lässt sich ein Zustand speichern:
- Werte in den Dynamisierungen setzen.
- + klicken und einen Namen vergeben.
- Der Zustand erscheint als Chip.
Ein Rechtsklick auf einen Chip bietet Mit aktuellen Werten überschreiben und, außer beim Ruhezustand, Löschen. Ist der Name bereits vergeben, meldet die Anwendung “Name bereits vergeben”. Verweist ein Zustand auf nicht mehr vorhandene Variablen, zeigt der Chip einen entsprechenden Tooltip.
Gespeicherte Zustände stehen in RT-Sim in der Steuerung zur Auswahl.
