Überblick

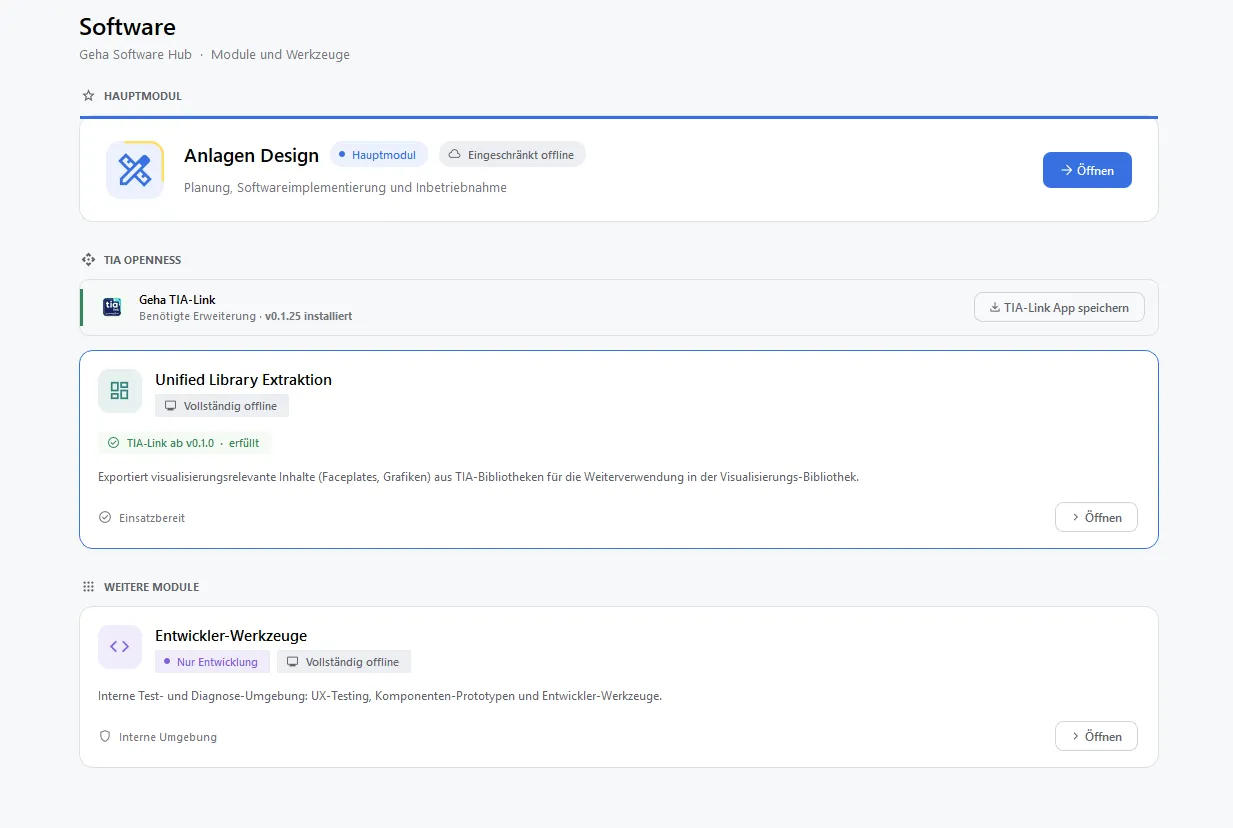

Die Software-Ansicht startet die Module der Anwendung und zeigt, ob die dafür nötige Erweiterung installiert ist.
Anlagen Design
Abschnitt betitelt „Anlagen Design“Karte HAUPTMODUL mit dem Untertitel “Planung, Softwareimplementierung und Inbetriebnahme” und dem Badge “Eingeschränkt offline” (das Modul ist offline nutzbar, Funktionen mit Projektzugriff brauchen Internet). Öffnen startet die Startseite des Moduls; zurück geht es mit Zurück zur Software Hub.
Geha TIA-Link
Abschnitt betitelt „Geha TIA-Link“Insel über dem Abschnitt TIA OPENNESS, “Benötigte Erweiterung”.
| Anzeige | Bedeutung |
|---|---|
| v{x} installiert | Die Erweiterung ist installiert und aktuell. |
| v{x} installiert · Update erforderlich | Eine neuere Version steht bereit. |
| Nicht installiert | Die Erweiterung fehlt. |
Im Update-Center führt zur Installation, siehe Erweiterungen. TIA-Link App speichern (nur wenn installiert) speichert die portable TIA-Link App in einen gewählten Ordner, zum Ausführen auf einem Zielrechner oder in einer VM; die Datei entpackt sich dort in einen Ordner TiaLink. Im Offline-Betrieb sind beide Schaltflächen deaktiviert (“Im Offline-Betrieb nicht verfügbar”). Openness einrichten (nur wenn installiert, auch offline) prüft auf diesem PC die Mitgliedschaft in der Windows-Gruppe “Siemens TIA Openness” und trägt den Benutzer ein, siehe Openness einrichten.
Unified Library Extraktion
Abschnitt betitelt „Unified Library Extraktion“Exportiert visualisierungsrelevante Inhalte (Faceplates, Grafiken) aus TIA-Bibliotheken für die Weiterverwendung in der Visualisierungs-Bibliothek. Badge “Vollständig offline”.
Voraussetzung ist Geha TIA-Link ab v0.1.0: ein Chip zeigt “TIA-Link ab v0.1.0 · erfüllt” (grün) oder “· nicht erfüllt” (gelb); im zweiten Fall ist Öffnen deaktiviert und die Fußzeile zeigt “Benötigt Geha TIA-Link”. Zurück geht es über das Pfeil-Symbol oben links im Modul.
